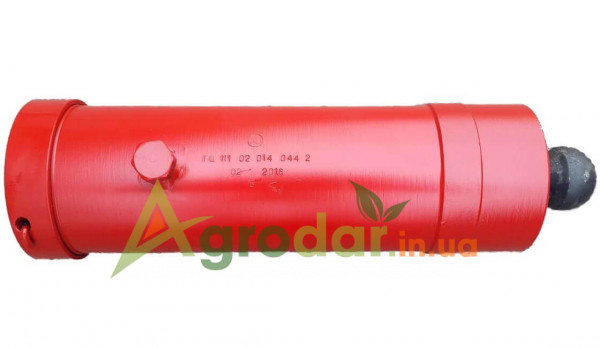

Гидроцилиндр 1ПТС-2 | 2-х штоковый

Гидроцилиндр телескопический 3 штоковый на прицеп 1ПТС-2

Характеристики

• Номинальное давление - 20 мПа
• Максимальное давление - 25 мПа
• Диаметр 1-й ступени - 95 мм
• Диаметр 2-й ступени - 75 мм
• Диаметр третьей ступени - 56 мм
• Общий ход - 710мм
• Номинальное толкающее усилие - 67,7 ...144,6 кН

Гидроцилиндр подъема кузова прицепа 1ПТС2 КГЦ321.3-100-710 (142.8603023)

Гидроцилиндр подъема кузова 1ПТС2 с каталожным номером КГЦ321.3-100-710 (142.8603023) является сложным гидравлическим механизмом. Данный узел представляет собой гильзу (трубу, прошедшую внутреннюю и внешнюю обработку), штока ( поршни) и резиновые уплотнители (манжеты), которые предотвращают протечку масла при подаче рабочего давления на гидроцилиндр. Гильза имеет два отверствия для подачи и слива рабочей жидкости.

Данный 2-х штоковый гидроцилиндр является телескопическим. Такой вид цилиндров применяется для того, чтобы при малых размерах гидроузла в сложенном состоянии, при выдвижении поршней увеличить высоту поднятия кузова. Внутренняя система штоков похожа на выдвижной телескоп. Отсюда и название. Каждый шток входит в предыдущий.
